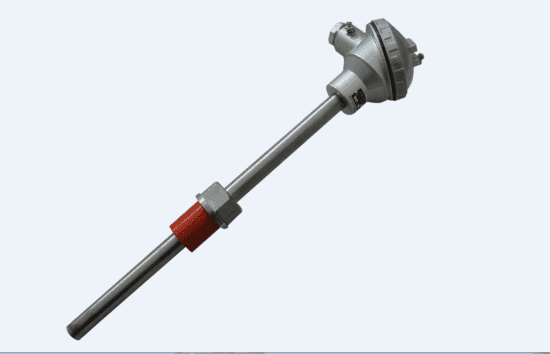

点击图片查看原图
一 概述
热电偶作为温度测量和调节装置的一次原件，通常用来和显示仪表等配套以直接测量各种生产过程中气体、液体和固体表面的温度。
二 分类
|
热电偶分类 |
热电偶型号 |
分度号 |
短测量范围 （℃） |
段时间测量（℃） |
|
铂铑30-铂铑6 |
WRR |
B |
0-1600 |
1800 |
|
铂铑10铂 |
WRP |
S |
0-1300 |
1600 |
|
镍铬-镍硅 |
WRN |
K |
0-1100 |
1300 |
|
EU-2 |
||||
|
镍铬-铜硅 考铜 |
WRK E |
E |
0-800 |
800 |
|
EA-2 |
三 种类及规格
镍铬-镍铬热电偶，镍铬-铜镍（考铜）热电偶的形式和规格
|
结 构 特 征 |
安装固定形式 |
接线盒形式 |
保护管直径（mm) |
||||||
|
无 固 定 安 装 置 |
固 定 螺 纹 |
活 动 法 兰 |
固 定 法 兰 |
直 角 活 动 法 兰 |
防 溅 式 |
防 水 式 |
Φ16 |
Φ12 |
|
|
代号 |
1 |
2 |
3 |
4 |
5 |
2 |
3 |
0 |
1 |
保护管材料：不锈钢 1Cγ18Ni9Ti 碳钢 20#
保护管长度（mm）:300-2000
如：WRN220（K分度）为镍铬-镍硅热电偶，安装固定螺纹，防溅式，保护管直径为16铂铑30-铂铑6，铂铑10-铂热电偶型式规格
|
结 构 特 征 |
安装固定形式 |
接线盒形式 |
保护管直径 （mm) |
|||||||
|
无 固 定 安 装 置 |
固 定 螺 纹 |
活 动 法 兰 |
固 定 法 兰 |
直 角 活 动 法 兰 |
防 溅 式 |
防 水 式 |
Φ16 |
Φ12 |
Φ25 |
|
|
代号 |
1 |
2 |
3 |
4 |
5 |
2 |
3 |
0 |
1 |
2 |
保护管材料：高铝管 刚玉管
保护管长度（mm)：300-650（铂铑30-铂铑6），700-2000（铂铑10-铂）
